| Ce TP a pour objectif de réaliser un thermostat d'intérieur à partir d'une carte Arduino UNO. |
Qu'est-ce qu'un thermostat d'intérieur?

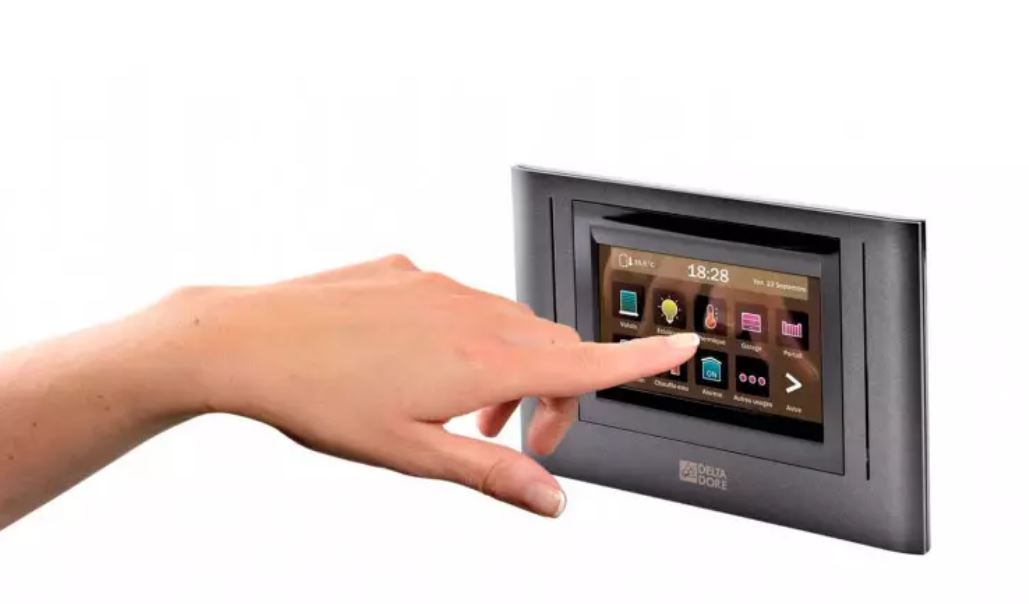

C'est un boitier que l'on va trouver dans une maison ou un appartement et qui peut se fixer à un mur. Il va permettre aux habitants de fixer une température dite de consigne (c'est la température voulue) et de "piloter" le système de chauffage de l'habitation de façon à ce que la température réelle intérieure soit au plus près de la température voulue.
Cahier des charges.
Le thermostat doit avoir les fonctions suivantes:
- Affichage permanent de la température de la pièce

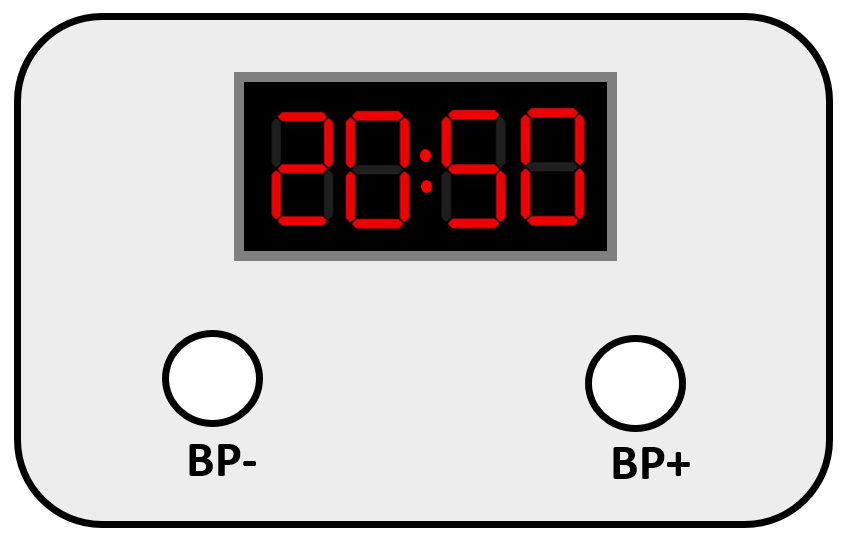

- Permettre de définir la température de consigne par l'intermédiaire de 2 boutons que l'on va appeler BP+ et BP- :
. si appui sur BP- : la température de consigne s'affiche pendant 2 secondes, diminue de 1°C puis la température de la pièce s'affiche à nouveau
. si appui sur BP+ : la température de consigne s'affiche pendant 2 secondes, augmente de 1°C puis la température de la pièce s'affiche à nouveau
- Le capteur de température utilité est un LM35DZ qui a pour caractéristiques:
. tension d'alimentation : 5V
. sensibilité : 10 mV/°C
. tension à 20°C : 20 mV
ou TMP36 qui a pour caractéristiques:
. tension d'alimentation : 5V
. sensibilité : 10 mV/°C
. tension à 25°C : 75 mV
- Le calcul de la température se fera au degré près
- Lorsque la température de la pièce est inférieure à la température de consigne, un relais est activé permettant la mise en route du système de chauffage.
Réalisation pratique.
Il est demandé de réaliser une version prototype de ce thermostat en utilisant l'interface de programmation Vittascience via l'application Capytale du Lycée Connecté. Pour cela vous utiliserez le matériel suivant:
- 1 carte arduino UNO
- 1 shield GROVE
- 1 capteur LM35DZ ou TMP36
- 1 afficheur 4 digits GROVE
- 2 BP GROVE
- 1 LED GROVE
